Instalação e testes de tempos de atuação de relés de arco - energia incidente

Sobre o projeto

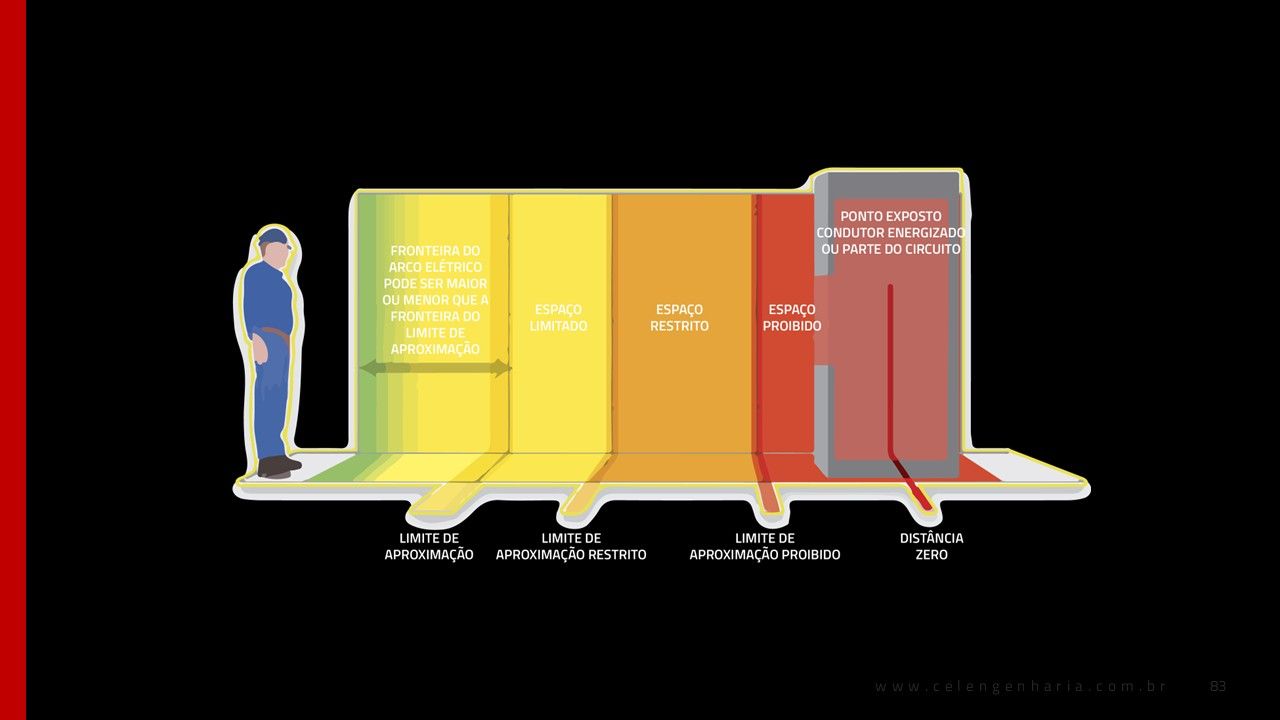

A instalação de relés de proteção contra arco elétrico é uma das formas mais eficazes de reduzir a energia incidente em painéis elétricos. Com saídas de alta velocidade, esses relés identificam a formação do arco e comandam a abertura do circuito via disjuntor, interrompendo a falha ainda em seu estágio inicial e aumentando significativamente a segurança das pessoas e dos equipamentos envolvidos.

Para garantir o desempenho esperado em projeto, a CEL Engenharia de Manutenção desenvolveu soluções para ensaio e medição desses sistemas e hoje realiza testes utilizando o sistema de ensaio de arco da Conprove. Dessa forma, é possível verificar se os tempos de atuação estão de acordo com os estudos de coordenação, seletividade e energia incidente.

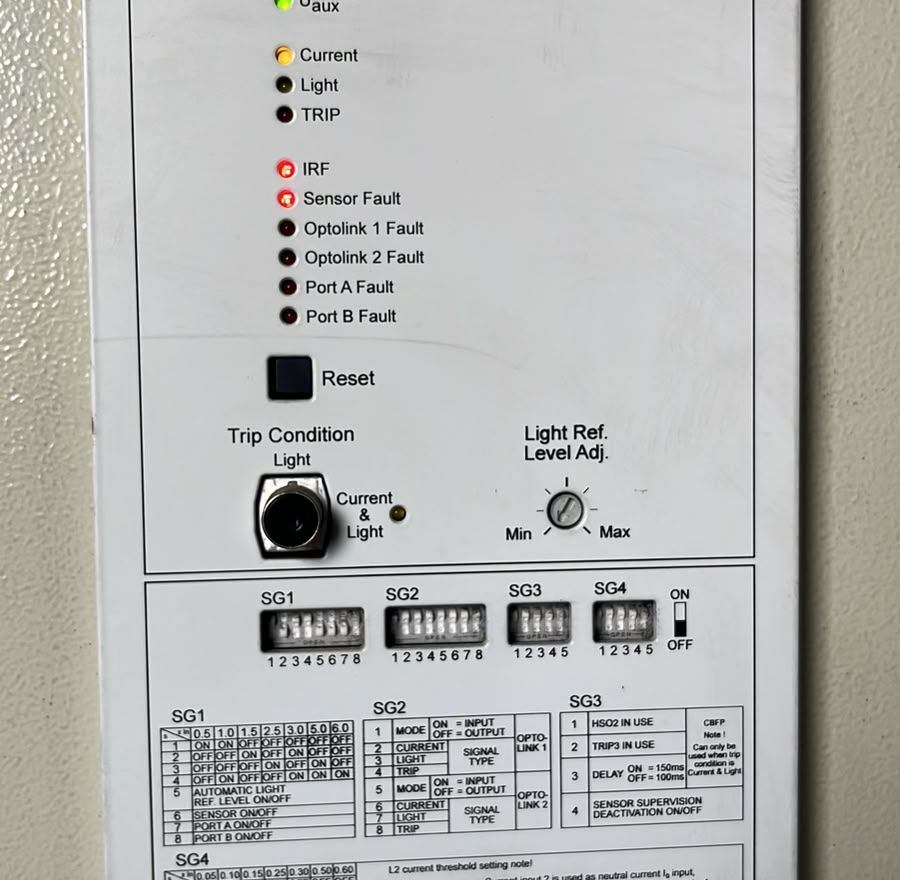

No ensaio apresentado no vídeo, utilizando um relé ABB REF, foram medidos tempos de atuação de aproximadamente 0,72 ms nas saídas de alta velocidade e cerca de 9 ms nas saídas convencionais via relé de trip.
